MASJID KAMPUNG LAUT (KAMPUNG LAUT MOSQUE)

KOTA BHARU, KELANTAN

CONSERVATION

Arrow Down

PROJECT INFORMATION

Location

Details

City / State

Address

GPS Coordinate

Kota Bharu, Kelantan

Original Location:

Nilam Puri, Kota Bharu, Kelantan Darul Naim


Relocated Location:

Dataran Wawasan Seni, Kampung Laut, Jajahan Tumpat, Kelantan

Latitude

6.15448

Longitude

102.23081

Client

Consultant / Architect

Date & Duration of Project

East Coast Economic Region Development Council (ECERDC)

Pakatan Akitek Sdn Berhad

January 2021 –  August 2022

(20 Months)

Contractor

Conservator

Project Cost

Blackfox Engineering Sdn Berhad

Conservator Client:

Amran Abdul Rahman

(K Builders Training and Consulting)

Conservator Contractor:

Dr Hazman Hazumi

(Global Heritage Consultancy)

3,600,000 MYR

(Only Mosque)

PROJECT SYNOPSIS

The Conservation
of Masjid Kampung Laut

This project is about the relocation of an old traditional timber mosque building believed to be 400 years old to a new site about 16km to the north as part of the riverside redevelopment project on the west bank of Kelantan River. This is the second relocation work after the first was salvaged and relocated in 1967 from its original site in Kampung Laut to a new site in Nilam. This was due to severe damage after a heavy flood. Today, the original spot is unfortunately buried in the middle of the river as the river has moved westward



The scope of work for this project involves dismantling, cleaning, repair/replacement, treatment, transportation and reassembly on a raised platform in the new site in Kampong Laut. Other components belonging to the mosque, currently placed in three different mosques, such as ‘kolah’, ‘mimbar’ (pupit) and ‘Beduk’ (big drum) were also conserved and brought back to the mosque.



The project is expected to create a new hub or landmark for the local villagers. The new jetty will re-establish a new demand for river cruise between the site and Kota Bharu town on the upstream. The next phase of potential development may include environmental improvement programmes to create more organised pedestrian networking/linkages. New public spaces/plazas may be created in between houses, thus allowing multi-functional cultural and heritage activities. All these help to create greater permeability for the local and tourists. This project was completed in August 2022, and Prime Minister Dato Seri Ismail Sabri officiated the opening ceremony on Friday Sept 9th 2022 (12 Safar 1444).

Site layout – Mosque at the top end is raised on a 3m elevated platform as a new landmark within the site layout, well connected to business premises, public plazas and a new jetty.

CONSERVATION TIMELINE

Masjid Kg Laut After 1.jpg
Masjid Kg Laut After 1.jpg

VIEW AT THE MAIN ENTRANCE FORECOURT OF THE MOSQUE. A COVERED WALKWAY ON THE RIGHT CONNECTS TO THE ABLUTION AND TOILET FACILITIES

Masjid Kg Laut After 3.jpg
Masjid Kg Laut After 3.jpg

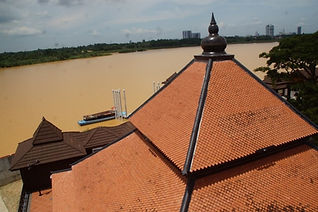

PHOTO TAKEN FROM THE MINARET, SHOWING THE ROOF AND A NEW JETTY. THE BACKGROUND IS THE SKYLINE OF KOTA BHARU TOWN

Masjid Kg Laut After 5.jpg
Masjid Kg Laut After 5.jpg

THE MOSQUE IN LAMAN SENI KAMPUNG LAUT (OCTOBER 2022)

(PHOTO BY: AMRAN ABDUL RAHMAN)

After
Conservation

August

2022

Masjid Kg Laut After 2.jpg
Masjid Kg Laut After 2.jpg

VIEW OF THE MAIN ‘SOLAT’ HALL WITH ALL CONSOLIDATION WORK. THESE ADDITIONAL STEEL STRUTS PROVIDE ADDITIONAL SUPPORT TO MUCH HEAVIER ROOF TILES

Masjid Kg Laut After 4.jpg
Masjid Kg Laut After 4.jpg

MASJID KAMPUNG LAUT AT THE NEW SITE LAMAN WARISAN KAMPUNG LAUT, TUMPAT, KELANTAN

(PHOTO BY: NURUL HAMIRUDDIN SALLEH)

Masjid Kg Laut Before 2.jpg
Masjid Kg Laut Before 2.jpg

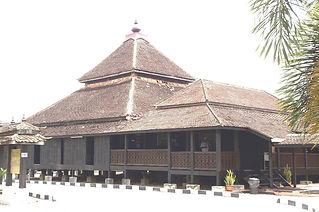

THE PHOTO OF MASJID KAMPUNG LAUT WAS TAKEN IN NILAM PURI BEFORE RELOCATION TO TUMPAT, KELANTAN

Masjid Kg Laut Before 4.jpg
Masjid Kg Laut Before 4.jpg

THE MOSQUE AND SURROUNDING PAVILIONS (‘WAKAF’)

(PHOTO BY: AMRAN ABDUL RAHMAN)

Before
Conservation

January

2021

January

2021

May

2020

Masjid Kg Laut Before 3.jpg
Masjid Kg Laut Before 3.jpg

VIEW OF THE MINARET, MIHRAB WALL AND LEFT ‘SERAMBI’ BEFORE THE DISMANTLING PROCESS BEGINS

During
Conservation

PART A: NILAM PURI SITE

Masjid Kg Laut During 1.png
Masjid Kg Laut During 1.png

TAGGING PROCESS TO COMPONENTS OF THE MOSQUE IN NILAM PURI

Masjid Kg Laut During 3.jpg
Masjid Kg Laut During 3.jpg

DISMANTLING PROCESS OF SINGGORA ROOF TILES

Masjid Kg Laut During 5.jpg
Masjid Kg Laut During 5.jpg

DISMANTLING PROCESS OF SINGGORA ROOF TILES

Masjid Kg Laut During 7.jpg
Masjid Kg Laut During 7.jpg

REMOVAL OF WALL PANELS AND FLOOR BOARDS OF THE ‘SERAMBI AREA’

Masjid Kg Laut During 9.jpg
Masjid Kg Laut During 9.jpg

REMOVAL OF FLOORBOARDS OF THE MAIN PRAYER HALL, READY TO INSTALL SCAFFOLDING AND PROPS FOR ACCESS TO UPPER LEVELS

Masjid Kg Laut During 11.jpg
Masjid Kg Laut During 11.jpg

REMOVAL OF MID-TIER ROOF TILES

Masjid Kg Laut During 13.jpg
Masjid Kg Laut During 13.jpg

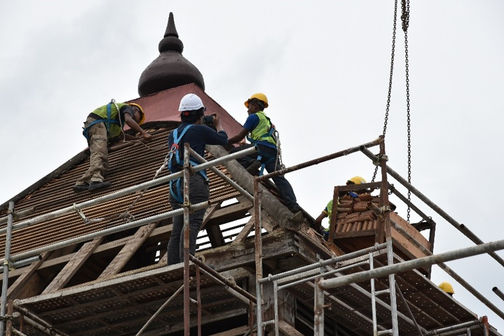

REMOVAL OF TOP-TIER ROOF TILES AND ‘BUAH BUTON’

Masjid Kg Laut During 15.jpg
Masjid Kg Laut During 15.jpg

LIFTING OF PURLINS FROM TOP-TIER ROOFING VIA CRANE

Masjid Kg Laut During 17.png
Masjid Kg Laut During 17.png

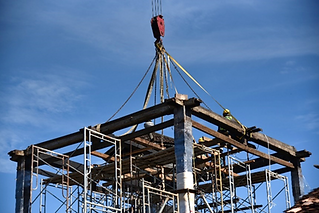

LIFTING OF WALL PLATES (‘ALANG’) VIA CRANE

Masjid Kg Laut During 19.jpg
Masjid Kg Laut During 19.jpg

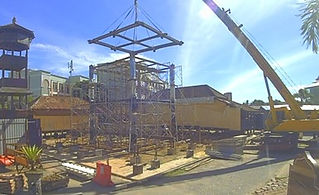

LIFTING OF WALL PLATES (‘ALANG’)

Masjid Kg Laut During 21.jpg
Masjid Kg Laut During 21.jpg

INSIDE MARQUEE TENT – STORAGE, CLEANING AND ASSESSMENT

Masjid Kg Laut During 23.png
Masjid Kg Laut During 23.png

THE MINARET IS SEPARATED INTO TWO HALVES FOR AN EASIER TRANSPORTATION PROCESS

TAGGING PROCESS

DISMANTLING PROCESS

Masjid Kg Laut During 2.jpg
Masjid Kg Laut During 2.jpg

TAGGING PROCESS TO COMPONENTS OF THE MOSQUE IN NILAM PURI

Masjid Kg Laut During 4.jpg
Masjid Kg Laut During 4.jpg

DISMANTLING PROCESS OF SINGGORA ROOF TILES

Masjid Kg Laut During 6.png
Masjid Kg Laut During 6.png

REMOVAL OF WALL PANELS AND FLOOR BOARDS OF THE ‘SERAMBI AREA’

Masjid Kg Laut During 8.jpg
Masjid Kg Laut During 8.jpg

REMOVAL OF FLOOR BOARDS AND FLOOR JOISTS OF THE ‘SERAMBI AREA’

Masjid Kg Laut During 10.jpg
Masjid Kg Laut During 10.jpg

INSTALLATION OF PROPS FOR ACCESS TO ROOF SPACE

Masjid Kg Laut During 12.jpg
Masjid Kg Laut During 12.jpg

REMOVAL OF MID-TIER ROOF TILES

Masjid Kg Laut During 14.jpg
Masjid Kg Laut During 14.jpg

LIFTING OF TOP-TIER ROOFING COMPONENTS VIA CRANE

Masjid Kg Laut During 16.jpg
Masjid Kg Laut During 16.jpg

ALMOST ALL COMPONENTS HAVE BEEN DISMANTLED, LEAVING ONLY THE FOUR PRIMARY COLUMNS

Masjid Kg Laut During 18.png
Masjid Kg Laut During 18.png

LIFTING OF WALL PLATES (‘ALANG’) VIA CRANE

Masjid Kg Laut During 20.jpg
Masjid Kg Laut During 20.jpg

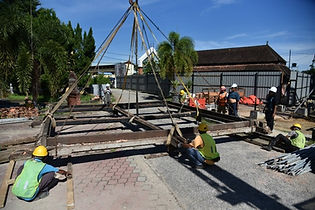

SAFELY PLACED ON THE GROUND FOR TAGGING, INSPECTION AND FURTHER DISMANTLING BEFORE STORING IN THE MARQUEE TENT

Masjid Kg Laut During 22.png
Masjid Kg Laut During 22.png

THE MAIN PRAYER HALL IS COMPLETELY DISMANTLED. SOME LEFTOVER STRUCTURES SHALL BE MADE GOOD

TRANSPORTATION PROCESS

Masjid Kg Laut During 24.jpg
Masjid Kg Laut During 24.jpg

THE MINARET WAS THE FIRST TO BE TRANSPORTED FROM NILAM PURI TO KAMPUNG LAUT

PART B: MASQUE IN LAMAN SENI WARISAN SITE, KAMPUNG LAUT

Masjid Kg Laut During 25.jpg
Masjid Kg Laut During 25.jpg

SOME PROGRESS IN KAMPUNG LAUT SITE, AFTER THE MINARET AND MAIN COLUMNS WERE ASSEMBLED.

REASSEMBLY OF THE MINARET ON THE PLATFORM

Masjid Kg Laut During 27.jpg
Masjid Kg Laut During 27.jpg

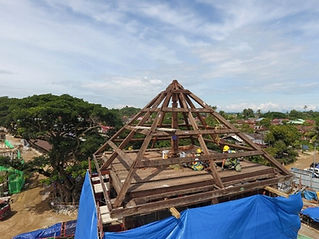

INSTALLATION OF TOP-TIER ROOF

(PHOTO BY: JOHAN ARIFF)

Masjid Kg Laut During 29.png
Masjid Kg Laut During 29.png

PROGRESS OF THE MOSQUE ON THE PLATFORM IN KAMPUNG LAUT SITE

July

2021

Masjid Kg Laut During 31.png
Masjid Kg Laut During 31.png

INSTALLATION OF NEW SINGGORA ROOF TILES. ROOF COMPLETION ALLOWS THE NEEDED PROTECTED WORKING SPACE IN THE BUILDING

Masjid Kg Laut During 33.jpg
Masjid Kg Laut During 33.jpg

CONSOLIDATION WORK – INSTALLATION OF HOLLOW METAL BRACES TO ALL FOUR PRIMARY COLUMNS

Masjid Kg Laut During 35.png
Masjid Kg Laut During 35.png

THE TOP TIER AND MIDDLE TIER ROOF HAS BEEN COMPLETED. ‘BUAH BUTON’ SHALL BE INSTALLED LATER

Masjid Kg Laut During 37.jpg
Masjid Kg Laut During 37.jpg

INSTALLATION OF TIMBER FLOORBOARDS

Masjid Kg Laut During 39.jpg
Masjid Kg Laut During 39.jpg

INSTALLATION OF NEW ‘RIGHT SERAMBIL’ WALL PANELS AND RAFTERS

Masjid Kg Laut During 41.jpg
Masjid Kg Laut During 41.jpg

CONSTRUCTION OF NEW ENTRANCE ‘SERAMBI’. INSTALLATION OF ROOF RAFTERS

Masjid Kg Laut During 43.png
Masjid Kg Laut During 43.png

INSTALLATION OF ‘BUAH BUTON’ ON THE TOP TIER ROOF OF THE MOSQUE

21st April

2022

Masjid Kg Laut During 26.jpg
Masjid Kg Laut During 26.jpg

SOME PROGRESS IN KAMPUNG LAUT SITE, AFTER THE MINARET AND MAIN COLUMNS WERE ASSEMBLED.

Masjid Kg Laut During 28.jpg
Masjid Kg Laut During 28.jpg

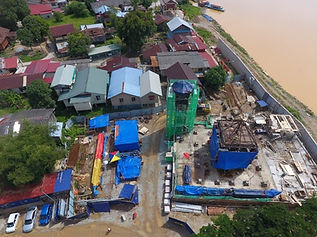

OVERALL VIEW OF THE MOSQUE ON A RAISED PLATFORM NEXT TO KELANTAN RIVER

(PHOTO BY: JOHAN ARIFF)

Masjid Kg Laut During 30.png
Masjid Kg Laut During 30.png

INSTALLATION OF NEW SINGGORA ROOF TILES. ROOF COMPLETION ALLOWS THE NEEDED PROTECTED WORKING SPACE IN THE BUILDING

Masjid Kg Laut During 32.jpg
Masjid Kg Laut During 32.jpg

CONSOLIDATION WORK – INSTALLATION OF HOLLOW METAL BRACES TO THE PRINCIPAL RAFTERS

Masjid Kg Laut During 34.png
Masjid Kg Laut During 34.png

CONSOLIDATION WORK – INSTALLATION OF HOLLOW METAL BRACES TO ALL FOUR PRIMARY COLUMNS

Masjid Kg Laut During 36.jpg
Masjid Kg Laut During 36.jpg

INSTALLATION OF FLOOR BEARER THROUGH TIMBER COLUMNS

Masjid Kg Laut During 38.png
Masjid Kg Laut During 38.png

INSTALLATION OF LEFT ‘SERAMBI’ WALL PANELS, RAFTERS AND FLOOR JOISTS

Masjid Kg Laut During 40.jpg
Masjid Kg Laut During 40.jpg

INSTALLATION OF RAFTERS AND FASCIA BOARDS AND RIGHT ‘SERAMBI’ WALL PANELS

Masjid Kg Laut During 42.jpg
Masjid Kg Laut During 42.jpg

REPAIR AND TREATMENT TO ORIGINAL ‘BUAH BUTON’, SALVAGED AND CARED BY AN ANONYMOUS PERSON
